無損檢測工藝規範

NDT specification

磁粉檢測

Magnetic testing

機型:

Model:

參考程序: ASTM E1444-05

Reference specification: ASTM E1444-05

檢測要求: 不允許裂紋

Measure the request:  no cracks

參考手冊:  CMM 32-47-61

Consult the manual:  CMM 32-47-61

版本號:  R1

Revision No. :   R1

Parts Information零件信息

名稱: 刹車轂調節銷                                   件號:              材料:  .鋼

Name:  Brake hub Adjuster pin                 P/N:               Material :Steel

檢驗參數Inspection Parameters

設備:  D-2100XL    電流類型: 交流電

Equipment:          current type:  AC

檢驗方法:  連續法

Method of inspection: Continuous Method

退磁要求: 小於3高斯

demagnetizing require:< 3 Gs

周向磁化  ① 直接通電法:130 A

Circular：    current flow :130 A

縱向磁化  ②線圈法NI= K₁/(L/D)

longitudinal:  coil:     --N=5    K₁=45000

磁化方向: Magnetization direction

             coil 線圈法                        →←     current flow直接通電法

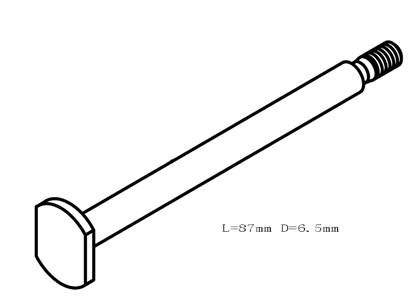

Sketch:

 草圖
